景通精密测量仪器友情提示：
由于该产品已进行多次功能升级和更新迭代，我们不保证SVM DCC Classic 系列全自动影像测量仪提供的图片和各项参数等信息均为最新，我们建议您点击此处联系我们的在线工程师为您服务，同时我们也欢迎您电话咨询：!
主要特征：
• 采用业界的标杆软件PC-DMIS VISION，核心算法经过国际权威认证机构PTB认证
• 核心零部件全部采用进口，经过严格、规范的组装及调试
• 采用进口开放式高分辨率玻璃光栅尺，精度达0.05μm
• 进口直流伺服电机
• 采用德国HEIDENHAIN专用高精度运动控制卡
• 高精度全铝工作台结构，做工精致
• 先进的XY平面精度校验方式，保证真正的空间精度
• 四轴CNC控制，高速运行稳定
• 连续自动变倍无需人工校验，可以直接使用
• 造型及结构经过国际化的专业设计团队设计，符合工程学原理
规格型号及技术指标：
|
型号 |
SVM 3020 DCC Classic |
SVM 4030 DCC Classic |
||
|
行程(mm) |
300x200x200 |
400x300x200 |
||
|
外部尺寸(mm) |
766x803x1015 |
866x903x1015 |
||
|
重量(kg) |
240 |
280 |
||
|
承重(kg) |
16 |
|||
|
测量精度 |
XY轴 |
2.8+L/150 |
||
|
Z轴 |
5.0+L/150 |
|||
|
测量速度 |
130mm/s |
|||
|
光栅尺 |
进口光栅尺，分辨率0.05μm |
|||
|
CCD |
高分辨率工业级彩色CCD |
|||
|
光源 |
轮廓光 |
绿光LED，亮度软件控制 |
||
|
表面光 |
白光LED，亮度软件控制 |
|||
|
同轴光 |
可选 |
|||
|
总放大倍率 |
35X--225X |
|||
|
光学系统 |
高精度进口自动变倍镜头 |
|||
|
软件 |
PC-DMIS |
|||
|
运动控制 |
HEIDENHAIN运动控制卡 |
|||
|
物方视场 |
（8.58-1.33）mm |
|||
|
工作距离 |
92mm |
|||

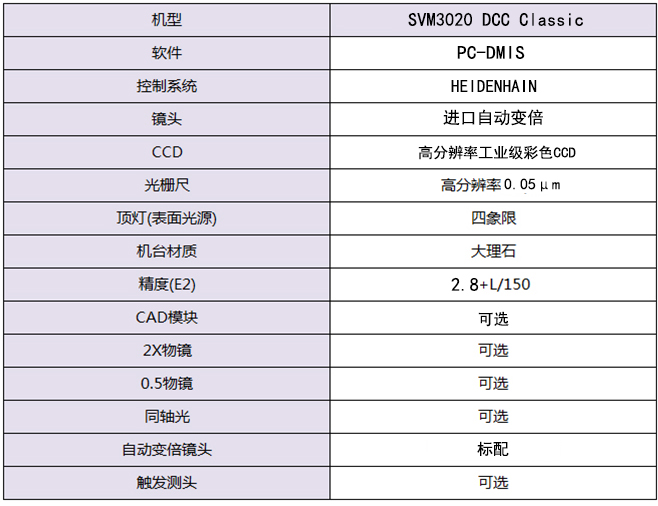

配置选配表
