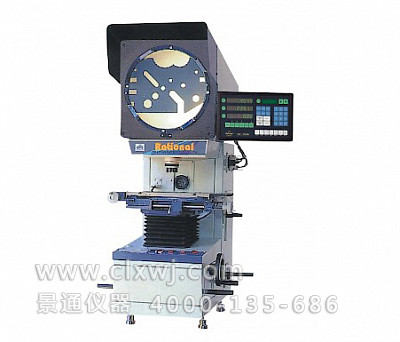

一、CPJ-3015CZ多物镜测量投影仪参数
投影屏 | 尺寸(mm) | Ø312，使用范围 > Ø300 （刻有米字线）。 | |||
旋转范围 | 0~360º | ||||
数显解析度 | 1’或0.01º | ||||
物镜参数 | 放大倍数 | 10x（选） | 20x（选） | 50x（选） | 100x(选) |
物方线视场（mm） | φ30 | φ15 | φ6 | φ3 | |
物方工作距（mm） | 77.7 | 44.3 | 38.4 | 25.3 | |
注：5X、10X、20X、50X、100X物镜任选一种倍率作标配 | |||||
工作台 | 金属台面尺寸(mm) | 354*228 | |||
玻璃台面尺(mm) | 210*160 | ||||
X座标行程(mm) | 150 | ||||
Y座标行程(mm) | 100 | ||||
Z座标行程(调焦用)(mm) | 100(调焦) | ||||
仪器测量精度(μm) | 3+L/75(L为被测长度，单位：mm) | ||||
X，Y座标数显解析度：0.5μm | |||||
数据处理系统 | DC-3000 多功能数据处理系统，全中文显示可做多点采样，座标旋转，点、线、距离，角度检测 | ||||
照明系统 | 透射与反射照明光源均为24V，150W卤素灯 | ||||
冷却方式 | 强制风冷(3轴流风扇) | ||||
外形尺寸 | 780*810*1120 | ||||
仪器重量 | 170kg | ||||
二、注意事项
1 | 建议放置台：载重需≥250kg,尺寸（长X宽X高）800*550*650(mm) |
