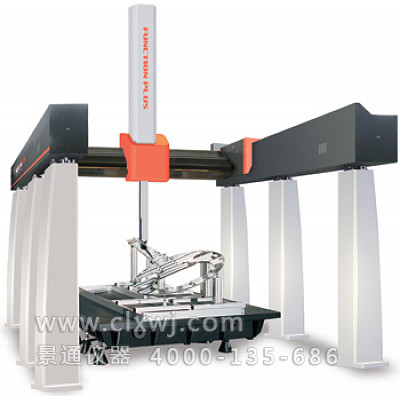

 Function Plus系列龙门式测量机,专为大尺寸和超大尺寸的零件测量需要而设计,满足了航空航天、模具以及零部件制造企业关于精密测量和品质验证的需求。
        源自Hexagon计量产业集团深厚的坐标测量系统应用经验,基于尖端的龙门式测量机设计和制造技术,确保了整机精度的长期稳定可靠,模块化设计和材料设计技术的应用,使得Function Plus具备现代化制造业所必须的效率和灵活性。
        Function Plus每种类型都提供了优化的精度和效率,客户可根据其需要选择适当的型号。Function Plus行程范围从2000mm*3300mm*1000mm到2500mm*5000mm*1800mm。


技术特性
• 横梁采用Hexagon计量产业集团获得的斜屋顶技术,使得系统刚性与动态性能更好
• 精密长导轨,采用高稳定性的花岗石材料,为整机精度提供了良好的基础
• 机器各轴均采用高分辨率,抗干扰,防磨损的Heidenhain镀金光栅,温度膨胀系数通过PTB认证
• X与Z向传动,采用钢丝增强型同步带,将柔性啮合与刚性轴向传动结合为一体,确保精确到位
• Z轴采用可调式气动平衡,可在紧急情况下自动制动,确保测量机的安全
• 通过配备线性温度补偿提升系统的性能

软件
• 软件采用PC-DMIS(BASIC OR PREMIUM),具有完善的智能测量,功能强大、易学高效
• 获得权威PTB全面认证,符合ISO及ANSI标准的公差评判能力
• 灵活方便的可定制化图形用户界面
• 功能强大的形位公差评价和特征构造功能
• 丰富的报告模块


技术指标
• 机械结构:龙门式测量机,斜梁构造(斜三角梁技术)。X向横梁、Z轴均为铝合金材料;Y向立柱为经过退火内应的铸铁立柱,
• Y向导轨采用稳定的花岗石材料
• 导轨:各轴均采用气浮轴承
• 传动系统:X轴与Z轴采用同步带,Y轴为齿轮齿条传动
• 光栅系统:Heidenhain(镀金)线性光栅尺
• 探测系统:测座:TESA STAR M-M8; 测头:Tesastar-mp
• 系统分辨率:0.156μm
• 气源:最小进气压力:0.5MPA(5par)
• 耗气量:250Nl/min
• 温度补偿系统:线性温度补偿

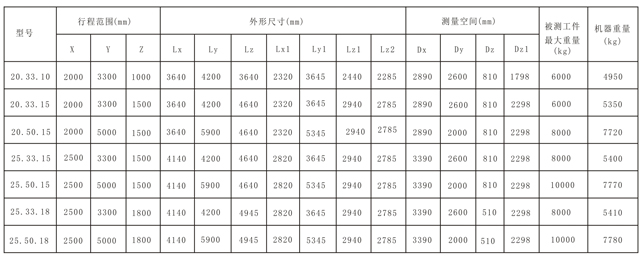

行程范围尺寸重量
