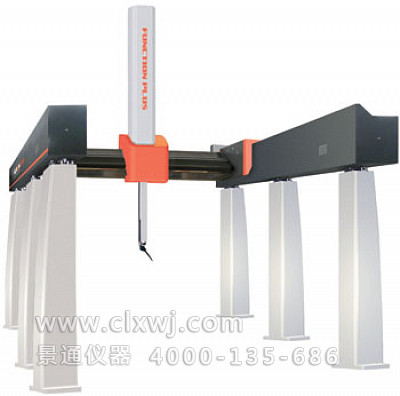

Function系列龙门式三坐标测量机，专为大尺寸和超大尺寸的零件测量需要而设计，满足了航天、汽车、检具、模具以及零部件制造企业关于精密测量和品质验证的需求。
源自Hexagon计量产业集团深厚的坐标测量系统应用经验，基于尖端的龙门式测量机设计和制造技术，确保了整机精度的长期稳定可靠，模块化设计和材料设计技术的应用，使得Function具备现代化制造业所必须的效率和灵活性。
技术特性
• 横梁采用Hexagon计量产业集团获得的斜屋顶技术，使得系统刚性与动态性能更好
• 精密长导轨，采用高稳定性的花岗石材料，为整机精度提供了良好的基础
• 机器各轴均采用高分辨率、抗干扰、防磨损的Heidenhain镀金光栅，温度膨胀系数通过PTB认证
• X与Z向传动，采用钢丝增强型同步带，将柔性啮合与刚性轴向传动结合为一体，确保精确到位
• Z轴采用可调式气动平衡，可在紧急情况下自动制动，确保测量机的安全
• 通过配备线性温度补偿提升系统的性能
• 采用英国Renishaw控制系统，保证了机器的动态性能和测量精度
软件
• 软件采用Serein Dmis，经济、易学、实用。
• 灵活方便的图文并茂报告输出。
• 功能强大的DMIS语言编程系统。
规格型号和技术指标
|
机器型号 |
203310 |
203315 |
205015 |
253315 |
255015 |
253318 |
255018 |
|
|
行程(mm) |
X |
2000 |
2000 |
2000 |
2500 |
2500 |
2500 |
2500 |
|
Y |
3300 |
3300 |
5000 |
3300 |
5000 |
3300 |
5000 |
|
|
Z |
1000 |
1500 |
1500 |
1500 |
1500 |
1800 |
1800 |
|
|
外形尺寸(mm) |
Lx |
3640 |
3640 |
3640 |
4140 |
4140 |
4140 |
4140 |
|
Ly |
4200 |
4200 |
5900 |
4200 |
5900 |
4200 |
5900 |
|
|
Lz |
3640 |
4640 |
4640 |
4640 |
4640 |
4945 |
4945 |
|
|
承重(Kg) |
6000 |
6000 |
8000 |
8000 |
10000 |
8000 |
10000 |
|
|
机器重量(Kg) |
4950 |
5350 |
7720 |
5400 |
7770 |
5410 |
7780 |
|
|
MPEp(μm) |
9 |
11 |
11 |
13 |
13 |
15 |
15 |
|
|
MPEe(μm) |
8.0+7L/1000 |
10+8L/1000 |
12+10L/1000 |
14+12L/1000 |
||||
|
空气流量 |
250NL/min |
|||||||
|
供气压力 |
0.7MPa |
|||||||
|
温度 |
20±2℃ |
|||||||
|
湿度 |
45%-75% |
|||||||
