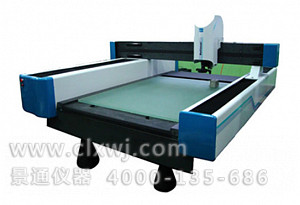

VMS-1215H大行程全自动影像仪
VMS-1215H大行程全自动影像仪

VMS-1215H大行程全自动影像仪

工程师支持
品牌
MicroDemo
产品编号
1261
产品型号
VMS-1215H大行程全自动影像仪
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通精密测量仪器友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证VMS-1215H大行程全自动影像仪提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

产品特点:

  • 整体一体化新外观设计
  • X、Y、Z三轴伺服控制、定位精度高,运行平稳
  • X、Y向导轨采用高精度花岗石,性能稳定,不易变形
  • 操纵秆/鼠标操作、方便易用
  • 程控恒流驱动式八驱冷光表面光源,可适应复离的工件测量
  • 激光位移器用于测量平面度,测量方便
  • Y向传动为定位导向,运行更平稳,精度更高
  • 行程大,测量范围更广

景通精密测量仪器友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证VMS-1215H大行程全自动影像仪提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

一、机台结构:

型号

VMS-0810H

VMS-1012H

VMS-1215H

X/Y轴行程(mm)

800*1000

1000*1200

1200*1500

玻璃台尺寸(mm)

885*1158

1085*1358

1285*1858

外形尺寸(m)

2.17*2.38*1.56

2.37*2.58*1.56

2.57*2.88*1.56

整台重量(kg)

3260

3750

4520

Z轴运动行程

200mm

X/Y轴最大速度

300mm/s

二、光学系统:

变倍镜头

进口 倍率 0.7X~4.5X

光源

表面光源-LED表面环形光源 底光源-LED新型直线光源

光学尺分辨力

0.5μm

X/Y示值误差

(4+L/200)μm

摄像机

彩色1/2"CCD摄像机

激光平面度测量

重复性3μm(选配激光位移器时)

物方视场

11.1mm~1.7mm
