JB-4C高精度表面粗糙度测量仪
JB-4C高精度表面粗糙度测量仪

JB-4C高精度表面粗糙度测量仪

工程师支持
品牌
MicroDemo
产品编号
1331
产品型号
JB-4C高精度表面粗糙度测量仪
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通精密测量仪器友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证JB-4C高精度表面粗糙度测量仪提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!



特点

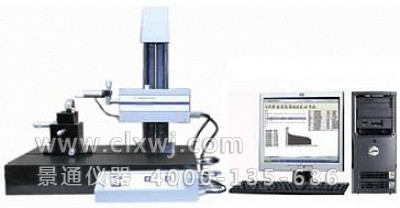

高精度触针式表面粗糙度测试仪JB-4C,可对平面,斜面,外圆柱面,内孔表面,沟槽表面,圆弧面和球面等各种零件的表面粗糙度进行多种参数测试,特别适用于轴承滚道粗糙度的测量。广泛用于计量室及生产现场,也是教学及科研领域的常规装备。
仪器配有计算机操作系统专用测量软件,可选定被测零件的不同位置,设定各种测量长度进行自动测量,评定段内采样数据达3000个点,所有的测量数据和曲线可在屏幕显示或打印输出。
产品执行GB/T3505-2000,GB/T6062-2001,GB/T10610-1998国家标准,及符合ISO5436,ISO11562标准。
主要技术参数
系统
技术参数
测试参数
Ra,Rz,RS,RSm,Rp,Rv,Rq,Rt,Rmax,D,Rmr 等
粗糙度测量范围
Ra 0.01-10µm
取样长度
L::0.08,0.25,0.8,2.5 mm
评定长度
Ln:1L,2L,3L,4L,5L任选
分辨率
0.001µm
示值误差
±5℅
传感器,触针
标准型高度,小孔型,触针半径2µm,测力4mN
移动速度
0.5mm/Sec
线性区
垂向600µm
轴向测量范围
40mm
滤波器
高斯滤波器,ISO,2CR滤波器
小孔测量范围
≥Ф5mm
万能可调工作台
旋转角度360,摆动范围±10˚,X-Y移动范围15mm
轴承内外圈尺寸
内圈最大外径280mm,外圈最小孔径12mm,厚度≤160mm
操作系统
Wins 2000/XP中文操作系统及专用粗糙度测量软件
标准配件,附件
支柱及大理石底座,控制器,驱动装置,传感器,万能可调工作台,
V型台,标准型触针,小孔型触针,粗糙度样板,微机和打印机
