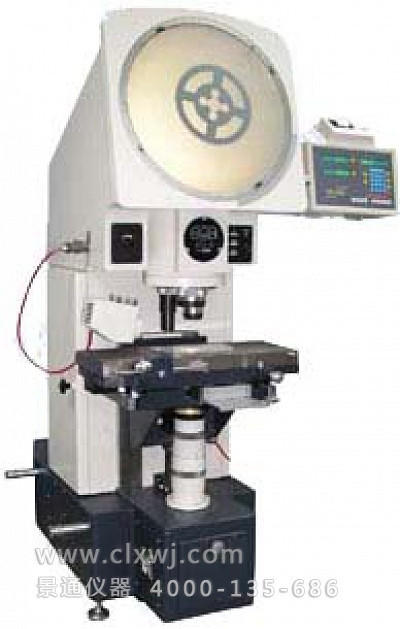

JT3Cφ500立式投影仪
JT3Cφ500立式投影仪

JT3Cφ500立式投影仪

工程师支持
品牌
MicroDemo
产品编号
1597
产品型号
JT3Cφ500立式投影仪
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通精密测量仪器友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证JT3Cφ500立式投影仪提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

1、JT3Cφ500立式投影仪
主要用途:
    JT3Cφ500数据处理投影仪是光、机、电一体化的精密测量仪器,由于采用立式光路和大行程工作台,测量范围大,光学系统为远心光路,平行光照明,测量误差小。工作台配置精密光栅传感器和二维数据处理系统。因此,本仪器除测量方便,精度高外,更体现出其效率高的特点。是一种常用的计量光学仪器之一,广泛用于机械制造业、钟表业、电子行业及精密仪器仪表业、科研院所及各级计量部门对各种复杂零件进行轮廓比较测量和直角坐标测量。
  主要技术规格:
1.投影屏:
投影屏尺寸:φ500mm
投影屏旋转范围:0°~360°
投影屏旋转分长划值:1°
游标分划值:1′
2.物镜参数

物镜放大率

视场直径

工作距离

10X

φ50mm

135mm

20X

φ25mm

87mm

50X

φ10mm

52mm

100X

φ5mm

24mm

3. 工作台:
工作台尺寸: 640×228mm
载物玻璃尺寸: 256×156mm
工作台行程: X向200mm
            Y向100mm
Z向调焦行程:>80mm
X、Y向数显显示当量:1μm
主要附件: 4. 二维数据处理系统。
物镜10X、20X、50X、100X 5. 使用顶针架时被测工件的最大直径:φ115mm
半透反镜10X、20X、50X                       最大长度:300mm
反射照明器     顶针架   内外顶针 6. 照明光源:透反射均为16V150W白炽灯
V型架    放大镜     50mm标准尺
250mm普通玻璃尺
500mm普通玻璃尺
二维数据处理系统
