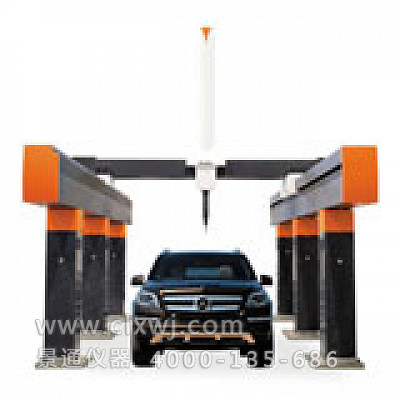

Navigator系列龙门式三坐标测量机,适用于超大型工件的精密测量,如汽车、航天、航空、船舶和大型模具等工业领域的测量。

-采用双高架龙门结构,三轴导轨均采用优质 “泰山青”花岗岩,因而三轴具有相同的温度特性和抗时效变形能力

-Z轴采用德国FESTO气动平衡,并具有自保护装置,提高了Z向的运动特性

-先进的德国柔性同步齿型带传动,无间隙,高强度,确保测量机运行无噪音,定位迅速准确。

-高精度高气膜刚性的自清洁式预载荷红宝石气浮轴承

-三轴均采用进口大功率驱动器、电机及新型双级带减速器,确保传动准确,迅速。

-测量系统:进口 RENISHAW 金属光栅尺。

-气动系统、传动及驱动系统控制系统均采用世界Zui著名产品

Navigator系列龙门式三坐标测量机具有高精度、高强度、高刚性与高稳定性特点,适合于车间环境。

Navigator系列龙门式三坐标测量机,具有多种安全保护装置,操作安全性高;选配温度自动补偿系统,全空间几何误差补偿,双光栅双驱动系统确保NCG系列测量机以简单的机械结构也能获得高可靠性和高性能。

Navigator系列龙门式三坐标测量机,可配置RENISHAW公司全系列触发式及接触式扫描测头,也可配置LS系列激光线扫描测头、高精度激光点扫描测头实现复杂曲面高速扫描(逆向工程)等任务。

景通精密测量仪器友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证Navigator系列龙门式三坐标测量机提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

  • Navigator系列—针对超大型工件的精确测量



    Navigator系列三坐标测量机性能指标

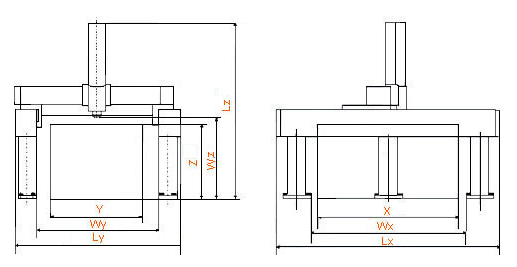

    MODEL     型号STROKESMEASURING ACCURACY 精度指标OVERALL SIZEWEIGHTS     系统净重
    行程范围ISO10360-2:2001/GB/T16857.2-2006主机外廓尺寸
    XYZSPLxLyLz
    mmmmmmMPEE(um)MPEP(um)MPEE(um)MPEP(um)mmmmmmkg
    NCG2030152000300015005+5L/100053.5+4L/100043490477043709800
    NCG2040152000400015005+5L/100053.5+4L/1000434905770437010700
    NCG2050152000500015005+5L/100053.5+4L/1000434906770437013490
    NCG20XX152000XX1500from 5+5L/1000from 5from 3.5+4L/1000from 43490XX4370XX
    NCG2530152500300015006+6L/100065+5L/100063990477043709870
    NCG2540152500400015006+6L/100065+5L/1000639905770437010800
    NCG2550152500500015006+6L/100065+5L/1000639906770437013560
    NCG25XX152500XX1500from 6+6L/1000from 6from 5+5L/1000from 63990XX4370XX
    NCG2030202000300020006+6L/100075+5L/100063490477053709810
    NCG2040202000400020006+6L/100075+5L/1000634905770537011300
    NCG2050202000500020006+6L/100075+5L/1000634906770537014650
    NCG20XX202000XX2000from 6+7L/1000from 7from 5+5L/1000from 63490XX5370XX
    NCG2550182500500018008+8L/100086+6L/1000739906770497014200
    NCG2560182500600018008+8L/100086+6L/1000739907770497015400
    NCG25302025003000200010+10L/1000106+6L/1000739904770537010600
    NCG25402025004000200010+10L/1000106+6L/1000739905770537011300
    NCG25502025005000200010+10L/1000106+6L/1000739906770537014750
    NCG25XX202500XX2000from 10+10L/1000from 10from 6+6L/1000from 73990XX5370XX
    NCG30602030006000200010+10L/1000108+8L/1000849907770537016200
    NCG30XX203000XX2000from 10+10L/1000from 10from 8+8L/1000from 84990XX5370XX
  •
  • 环境条件要求:

    电源电压(Power Voltage):220V 温度范围(Temperature Range):18-22℃

  • 空气压力(Air Pressure):0.7-1.0Mpa 温度变化(Hourly Temperature Cycle):1℃/h

  • 过滤精度(Filter Accuracy):0.3μm 温度梯度(Thermal Gradient):1℃/m

  • 空气流量(Air Supply):0.12-0.45m3/min 湿度范围(Relative Humidity):55%-65%
