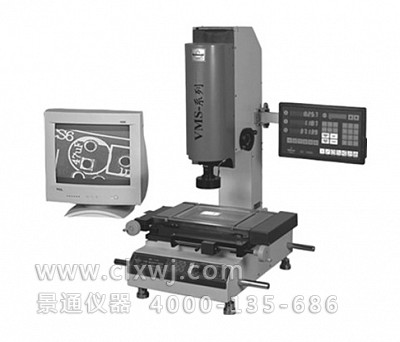

VMS-F系列增强型影像测量仪
VMS-F系列增强型影像测量仪

VMS-F系列增强型影像测量仪

工程师支持
(微信同号)
(微信同号)
品牌
MicroDemo
产品编号
1317
产品型号
VMS-F系列增强型影像测量仪
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通精密测量仪器友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证VMS-F系列增强型影像测量仪提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

一、用途
增强型影像测量仪用于以二座标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业广泛使用。
1.增强型采用彩色CCD摄像机、变焦距物镜与十字线发生器作为测量瞄准系统;
2.由二座标工作台、光柵尺与DC-3000电箱组成数字测量及数据处理系统;
3.增强型影像测量仪具有多种数据处理、显示、输入、输出功能,特別是工件摆正功能非常实用;
4.增强型影像测量仪备有RS232界面,与电脑连接后,采用专门测量软件M2D可对测量图形进行处理及输出。

二、系统简介
增强型影像测量仪系统是将传统的显微镜技术、先进的光电转换技术、尖端的计算机图像处理技术完美地结合在一起而开发研制成功的一项高科技产品.它不但能将所观察的工件显示在计算机屏幕上,还能将所观察的图像在计算机很方便地测量图形的任何几何图形(点,线,圆,弧,椭圆,矩形,角度,两圆心距离两平行线距离、点到直线距离、垂线长度 等等),快速测量工件之尺寸,自动标注,是一种比较经济实惠的计量仪器。

三、技术参数

仪器型号

VMS-1510F

VMS-2010F

VMS-2515F

VMS-3020F

VMS-4030F

工作台

金属台尺寸(mm)

354×228

404×228

450×280

500×330

606×466

玻璃台尺寸(mm)

210×160

260×160

306×196

350×280

450×350

运动行程(mm)

150×100

200×100

250×150

300×200

400×300

仪器重量(kg)

100

110

120

140

240

外型尺寸mm:
(长)x(宽)x(高)

540X560X850

760X600X900

970X670X940

测量与瞄准系统

摄像机:彩色1/2"CCD摄像机 显示器:17英寸彩色显示器

双焦物镜倍率:0.7~4.5X(美国:NAVITAR) 工作距离:92mm

视频总倍率:30~190X 物方视场:10.6~1.6mm

双十字线发生器 数显解析度:0.0005mm

◆ Z轴调焦升降:150mm X.Y坐标示值误差≤(3+L/75)μm(L为被测长度单位:mm)

◆ 照明:表面光源与透射光源均用LED,亮度可调 电源:220V(AC),50HZ,30W


四、仪器选购件
影像测量仪标准配备及选购件(0.5X附加镜,2X附加镜,特殊配备0.5X镜筒)

工作距(mm)

仪器配件

1X镜筒(标配)

0.5镜筒(选购)

双焦镜

0.7X~4.5X

0.7X~4.5X

附加镜

视频倍率

物方视场(mm)

视频倍率

物方视场(mm)

0.5X(选)

15X~95X

20~3.2

7.5X~48X

40~6.4

175

标准配备

30X~190X

10~1.6

15X~95X

20~3.2

92

2X(选)

60X~380X

5~0.8

30X~190X

10~1.6

36
