由于该产品已进行多次功能升级和更新迭代,我们不保证OGP MVP 400影像测量仪提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

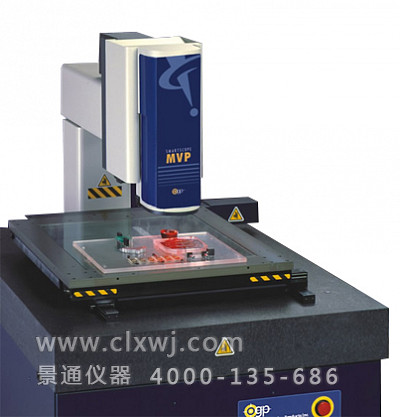

■自动的运行。SmartScope MVP 400配备了由伺服马达驱动的测量平台与Meausre-X®测量软件,从而实现全自动的检测与/或测量。
■出众的光学变焦镜。精准的6.5:1自动变焦镜在整个变焦范围内保持影像的清晰度及同轴度。还可选配透镜附件来延伸放大倍率的范围。
■便利的工件安放。稳定的悬臂支架设计让用户方便地在XY平台上安装设置工件和夹具。
■多元传感功能。可选用接触式探针或DRSTM激光探测难以显示影像的部位, 从而在一次工件定位中完全实现复杂零件的测量。
标准配置 | ||||||||
■测量范围(XYZ):450x 450x 150 mm ■设备尺寸(LWH),净重:132 x 102 x 170 cm,1300kg ■木箱尺寸(LWH),毛重:请联系OGP ■XYZ光栅尺分辨率:0.5 µm ■驱动:X, Y, Z, 直流伺服马达驱动;操纵杆(X, Y, Z, 变焦) ■工作平台:平台镀硬膜层且阳极氧化,可拆卸平板玻璃, 30kg承载力 | ||||||||
■变焦镜:6.5:1自动校准变焦镜 ■摄像机:1/2″高分辨率彩色CCD,768x 494象素阵列 ■照明:LED轮廓光(绿光,已校准),LED同轴表面光(白光),†专利所有的7扇区/6环SmartRing光纤环光(LED白光) ■影像处理 10:1次象素分辨率,256灰色级 | ||||||||
■电力要求:115/230vac,50/60Hz,1Ф , 700W ■额定温度:18-22℃ + 1℃/小时,30-80%湿度(无冷凝水),振动<0.001克,低于15HZ ■操作环境:15-30℃ | ||||||||
■测量软件:OGP Measure-X® ■电脑配置:双核处理器@ 2.8 GHz,2GB随机存储器,160GB硬盘(Zui低配置),DVD/RW光盘驱动,平行及串行接口,USB2.0接口,主板集成10/100网卡 ■操作系统:Microsoft® WindowsTM 7 | ||||||||
■保修期:1年 |
