1、23J系列台式投影仪
|
|
仪器特点：
主要对被测零件进行透射式轮廓测量50X物镜带有反射照明系统,可检测物体外型轮廓及位置尺寸。特别适用于各种外型或表面形状复杂的细小零件的检测,能避免测量力对测量精度的影响。对于大批量检测尤为方便。 |
主要技术规格:
|
投影屏尺寸：
|
￠300mm |
|
| 物镜放大率： |
5×/20×/50×/100× |
| 工作台行程： |
50×25mm |
|
| 读数分格值： |
0.01mm |
|
| 园工作台旋转范围: |
360° |
|
| 分格值： |
1° |
|
| 游标分格值： |
6' |
|
同类型号:
23J;23JA;23JB |
|

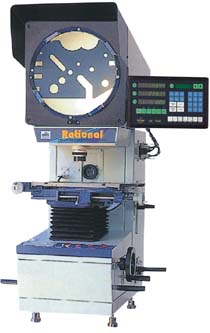

2、3015台式投影仪
 |
仪器规格参数:
| 1.投影屏 |
|
|
| 投影屏尺寸: |
φ312 |
使用范围>φ300(刻有米字线) |
| 投影屏旋转范围: |
0～360° |
|
| 旋转角度数显分辨率: |
1′或0.01° |
| 2.物镜 |
|
|
|
|
| 放大倍数: |
10X(必备) |
20X(选) |
50X(选) |
100X(选) |
| 物方线视场(mm) |
φ30 |
φ15 |
φ6 |
φ3 |
| 物方工作距(mm) |
77.7 |
44.3 |
24.5 |
25.3 |
| 3.工作台 |
|
|
|
|
| 金属台面尺寸(mm): |
340X152 |
|
|
| 玻璃台面尺寸(mm): |
196X96 |
|
|
| X坐标行程(mm): |
150 |
数显分辨率: |
0.001 |
精度±4μm |
| Y坐标行程(mm): |
50 |
数显分辨率: |
0.001 |
精度±3μm |
| Z坐标行程(mm): |
80(调焦用) |
|
|
| 4.照明 |
| 透射与反射照明光源均为24V,150W卤素灯 |
| 5.冷却方式:强制风冷(3只轴流风扇) |
| 6.电源:110V/220V(AC),50/60HZ,总功率400W |
| 7.外形尺寸(mm):深×宽×高:670×510×1060 |
| 8.重量:110kg |
|
| 仪器特点、选购件 |
| ·光学系统品质优良，物镜成象清晰，放大倍率准确。轮廓测量误差小于0.08%。 |
| ·工作台测量范围大，测量精度高。数显分辨率达0.001mm，测量示值误差≤（4＋L/25）μm，L为被测长度（单位：mm）。 |
| ·投影屏旋转机构上装有角位移光电传感器，显示分辨率1′或0.01°，可作任意角度的快速测量，误差在5′之内。 |
| ·数字显示系统具有多种显示功能，可进行公/英制转换；相对/绝对坐标转换；角度的60进制与100进制的转换以及坐标值的二等分。 |
| ·具有坐标摆正功能，使用十分方便。 |
·透射、反射照明均采用高亮度卤素灯泡，并配有高效冷却风扇，投影屏照度大，并有兰色、绿色滤光片可供选择，对测量工作十分有利。
其它型号:
3007;3010;3015;3025 |
|
3、JT12Aφ300系列台式投影仪
|
主要用途：JT12Aφ300台式精密测量投影仪是光、机、电相结合的精密测量仪器，广泛用于机械、模具、工具、精密仪器、电子等行业，大专院校、科研院所及各级计量鉴定部门。是计量室和生产车间不可缺少的一种计量鉴定设备。该仪器能高效地检测各种形状复杂零件的轮廓、表面形状，如冲压件、凸轮、齿轮、样板、螺纹及成型刀具等。
|
| |
主要技术规格: |
|
|
| 1.投影屏： |
| 投影屏尺寸：φ300mm |
| 投影屏旋转范围：0°~360° |
| 投影屏旋转分长划值：1° |
| 游标分划值：1′ |
| 2.物镜参数 |
|
物镜放大率
|
视场直径
|
工作距离
|
|
10X(标)
|
φ30mm
|
75mm
|
|
20X(选)
|
φ15mm
|
70mm
|
|
50X(选)
|
φ6mm
|
27mm
|
|
100X(选)
|
φ3mm
|
26mm
|
| 3. 工作台： |
| 工作台尺寸： 340×152mm |
| 工作台行程： X向-150mm |
| Y向-50mm |
| Z向调焦行程：80mm |
| X、Y向数显显示当量：1μm |
4. 二维数据处理系统。
5. 照明光源：
透射照明24V/150W
反射照明24V/150W
其它型号:
JT12A-A;JT12A-B;JT14B;JT16A |
|
|
