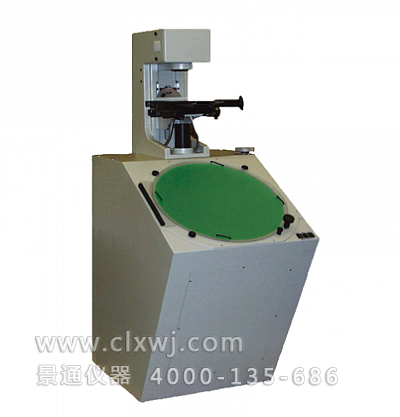

Dorsey 24LD 立式投影机
Dorsey 24LD 立式投影机
  • 1426879278.png

Dorsey 24LD 立式投影机

工程师支持
(微信同号)
(微信同号)
品牌
MicroDemo
产品编号
1772
产品型号
Dorsey 24LD 立式投影机
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通精密测量仪器友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证Dorsey 24LD 立式投影机提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

特点:

n 24"(600mm)带角度的屏幕,Zui佳视角 ,反像

n 高解析力的毛玻离屏幕,带校正十字线,90度的交叉线和胶片夹

n 电子旋转屏幕测角器,可选1分或者0.01度的解析力

n 带游标量角器的精密机加功图环

n 高规格的载物台 (Part # 6x4MN-1)

• 35 磅的载物台承重量

• 11" x 7.4" 表面尺寸

• 7" x 4.5" 玻璃尺寸

• 6" x 4" 行程

• 4" 对焦行程

• +/- 15 度螺旋式调整范围

• 交叉滚珠轴承

n 石英卤素灯源,冷却风扇和电子智能亮度调节

延长了灯泡的使用寿命

n 远心齐焦光学

n 选配表面 照明

n 选配内置或外置的边缘侦测装置

n 焊接钢板机箱

n NIST可追溯校正证书

n 1年有限保修

技 术 参 数
照明 轮廓: 内置24V/150W自动对准的卤素灯
选配表面:内置 24V/500W光纤灯,或同轴照明适配器
屏幕尺寸 24” (600mm) 毛玻离屏幕,带十字线
载物台 镀镍,表面 11”x 7.4”, 玻璃 7”x 4.5”
载物台行程 X = 6” (150mm)
Y = 4” (100mm)
聚焦 = 4” (100 mm)
螺旋式选装 = +/- 15 degree
载物台选项 静态夹具板, part# SFP
12”x4” 行程, part# 12X4MX
载物台精度 +/- 0.004mm +[(L/20).001]
光栅尺解析力 标准: 0.001mm/.00005”
选配: 0.0005mm/.000020”
重复性 +/- 1 Scale count (0.001mm/.00005”)
远心镜头 5x, 10x, 20x, 25x, 50x, 100x, 200X
光学精度 +/- .10% Profile, +/- .15% Surface
电力需求 120V or 240V AC, 50/60 Hz, 10 Amp
重量 445 lbs. / 200 kg
