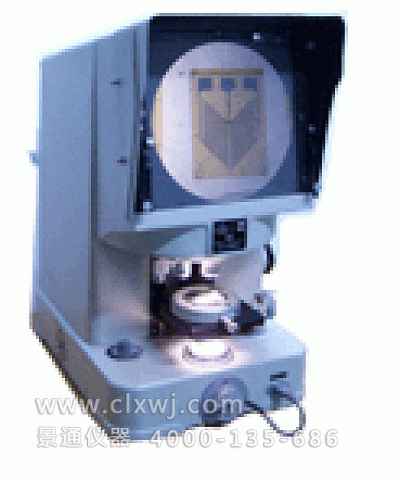

DTT-A型低倍投影仪/电缆截面投影仪是一种应用光学投影方法,将被测物轮廓或表面形状放大并投影于影屏,作无测力计量的精密光学仪器。它不仅具有一般光学投影仪的功能,而且因配有低倍投影物镜,视场大,能对较大尺寸零件进行测量,特别适用于橡胶、电线电缆的观察检查,以及生产车间对各种制品作质量控制检测。该仪器设计合理,结构紧凑,操作方便,性能可靠。经用户使用,反映良好。该仪器已被机电部上海电缆研究所定为电缆行业的必备仪器。
■ 规格参数
投影屏直径 | Φ250mm | 测量鼓分度值 | 0.01mm |
工作台直径 | Φ120mm | 刻度值分度值 | 1° |
放大倍数 | 10×20×50 | 刻度盘游标分度值 | 6´ |
纵向测量范围 | 250mm | 外形尺寸 | 650×400×650mm |
横向测量范围 | 250mm | 净重 | 60公斤 |
工作台转动范围 | 0°-360° |
■ 物镜
放大倍数 | 物方视场 | 工作距离 |
10× | Φ25(mm) | 55(mm) |
20× | Φ12.5(mm) | 45.5(mm) |
50× | Φ5(mm) | 16.2(mm) |
■ 光源
透视照明 | 24V、150W卤钨灯 |
反透射照明 | 21V、150W卤钨灯 |
散热装置 | 工频轴流风机 |
