JTC300数字式投影仪
JTC300数字式投影仪

JTC300数字式投影仪

工程师支持
(微信同号)
(微信同号)
品牌
MicroDemo
产品编号
1806
产品型号
JTC300数字式投影仪
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通精密测量仪器友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证JTC300数字式投影仪提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

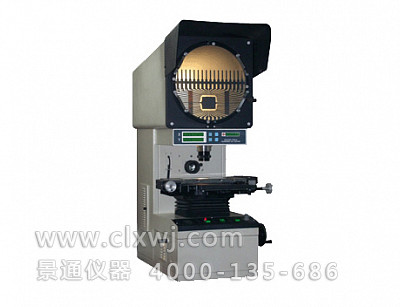

■ 用途: JTC300型数字式投影仪是一种以坐标测量和轮廓比较测量方法对被测对象进行几何量测量的光学计量仪器。它直观、精确、效率高。通过透射和反射两种照明方式对被测件的长度、角度、轮廓外形和表面进行测量,特别适宜检测细小或轮廓形状复杂的零件,如钟表元件、集成电路、样板、模具、刀具等。投影仪是工矿企业、计量室、大专院校和科研单位常用的仪器之一。

▲ 仪器备有数据输出接口,可以和计算机连接执行相应的二维测量程序,进一步方便测量数据的计算和扩大仪器的使用范围。

■ 规格参数

一、投影屏:

投影屏尺寸

φ300mm

旋转范围

60°可回转式

角度测量

数显

Zui小显示当量

1

角度测量示值精度

6′

二、物镜:

放大倍率

物方线视场

物方工作距离

10X

φ30(mm)

75(mm)

20X

Φ15(mm)

70(mm)

50X

Φ6(mm)

27(mm)

100X

φ3(mm)

26(mm)

三、工作台行程(mm):
X坐标0-150 数显Zui小显示当量0.001
Y坐标0-50 数显Zui小显示当量0.001
Z坐标0-80 (调焦行程50)

四、照明光源:透射照明 24V 250W 溴钨灯 反透照明 24V 250W 溴钨灯
长度单位可根据需要按公制或英制显示,并配有X,Y数据输出接口,可联接微机和运用专用测量软件以扩展仪器的功能。并配有圆工作台和顶尖架以供选购。
