德国EFD中频淬火机床

2016-08-17新闻资讯

来源:转载网络 作者: xucz

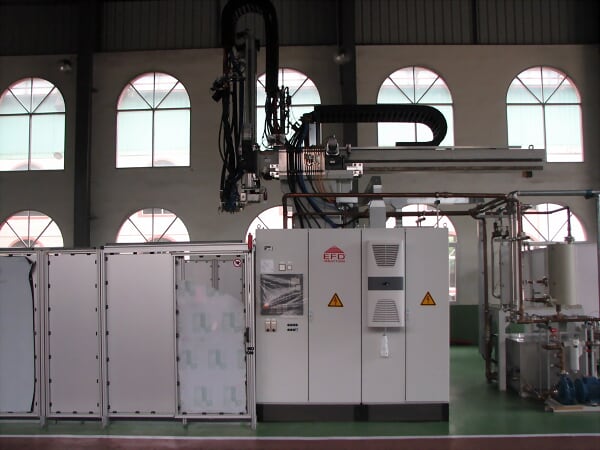

安装后的设备

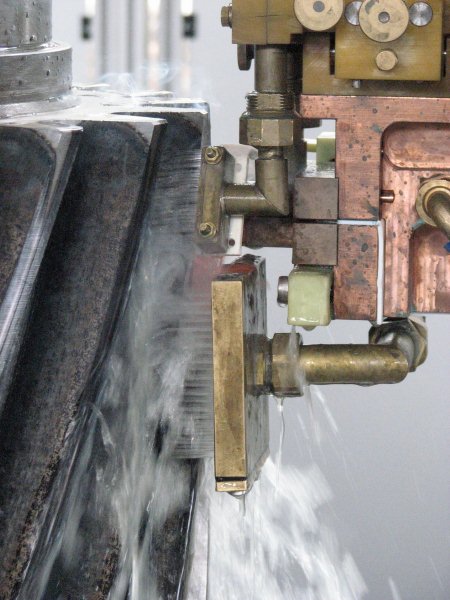

正在自动淬火的齿轮

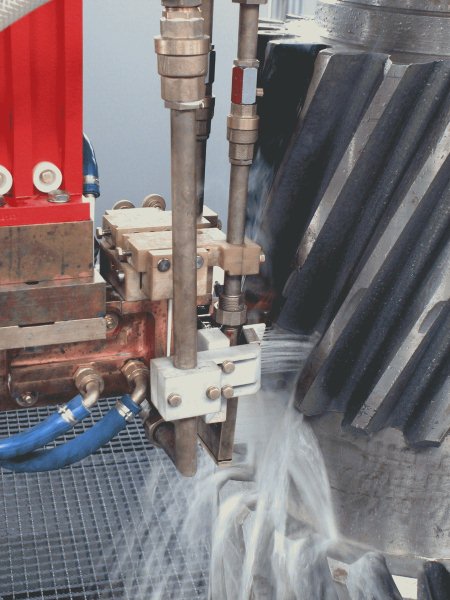

正在调整的齿轮轴

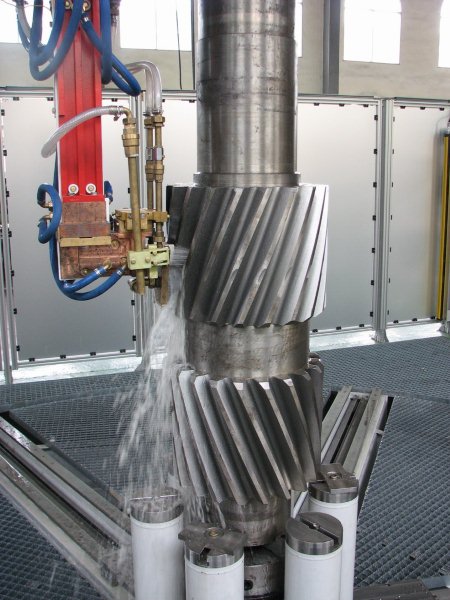

快要自动完成的齿轮轴

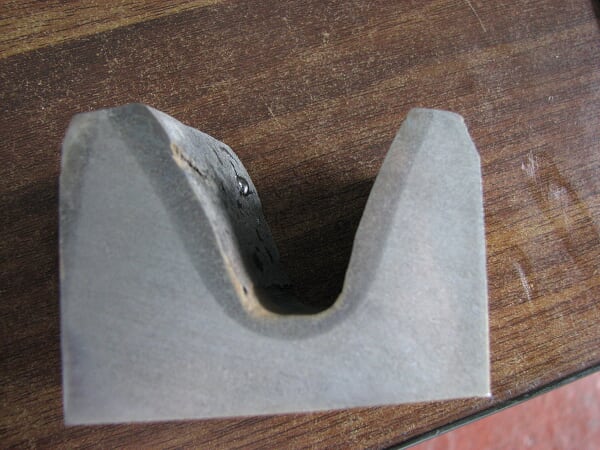

硬化层效果


最后调整齿轮轴的淬火位置

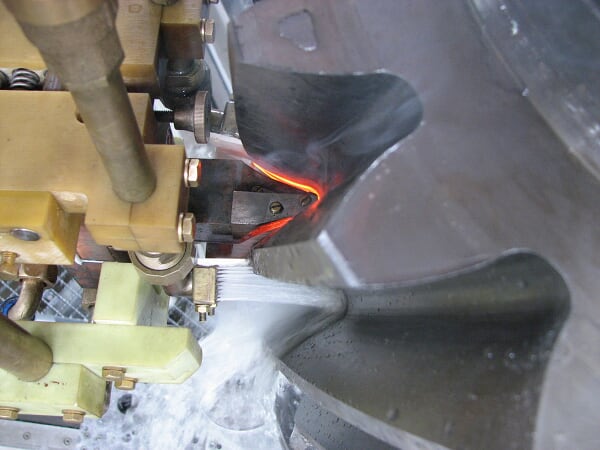

开始自动加热行走

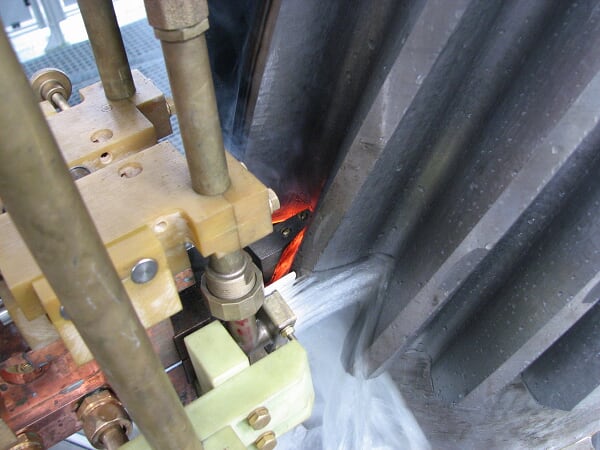

加热过程

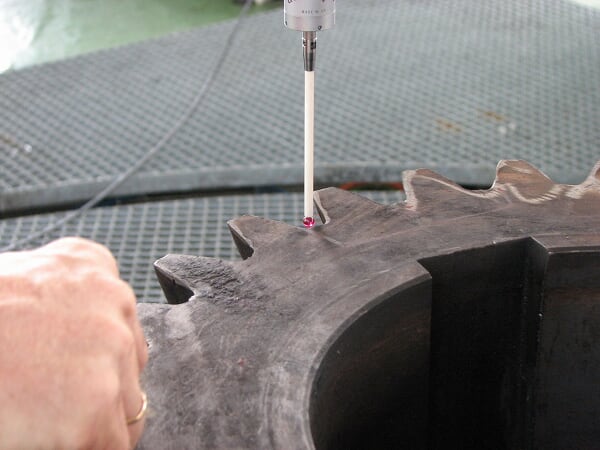

自动检测定位



设备型号:UHV – 1000.4500.1-SST (Z/Y/X/C)型感应淬火机床
功能介绍:
本设备能够对直齿、螺旋斜齿、螺旋人字齿等外齿轮,内外齿圈,齿轮轴,轴等工件表面进行淬火处理!
淬火直径≤4500 齿轮厚度≤1000 淬火轴长≤2000 (直径≤500)
最大连续输出功率150KW 频率范围 8-13 kHz
CNC控制系统,西门子840D(用于预设轴向移动和主轴旋转)。线圈NC轴上升/下降 1000mm 0-300mm/s(CNC-Z轴), 线圈NC轴,前/后 2000mm ;0-150mm/s (CNC-Y轴) ,线圈NC轴,左/右 ±25mm ;0-150mm/s (CNC-X轴),主轴转速0-60转/分,定位精度±5"。

好东西!感应的能做很多别的地方做不了的东西。
目前感应炉很多,但感应淬火机床我还是头一次看见,哈哈,多介绍一下用途啊

好东西啊,没有做不到,只有想不到!
楼主是在这个公司工作还是推广这个产品?

这么大的设备,我们学校应该不会买了。

老帖子自己挖出来

期待,中国也能有自己的设备

EFD的感应设备是不是都比较贵?对他们那种小型感应设备感兴趣。

谁有EFD操作说明,分享一份吧
